3. 시그널 전처리 (Revised)

QRS 중 심박수 계산에 사용되는 R 을 찾기 위해서 아래와 같은 전처리가 필요하다.

• Baseline Wander Removal : 출렁거리는 시그널을 일직선을 기준으로 맞춤

Baseline Wander Removal

필터로는 notch 를 사용하였다.

# notch 필터 디자인 # fs 는 샘플링 Hz 로 Polar Equine출력 Hz b, a = iirnotch(0.05, Q = 0.005, fs = 130) # 필터를 적용(filtfilt) filtered_data = filtfilt(b, a, data) plt.title("ECG 130Hz") plt.plot(data, alpha=0.8, color='blue', lw=1, label='Raw') plt.plot(filtered_data, alpha=0.8, color='red', lw=1, label='Notch') plt.xlabel("Time miliseconds") plt.xlim(0,3000) plt.legend() plt.show()

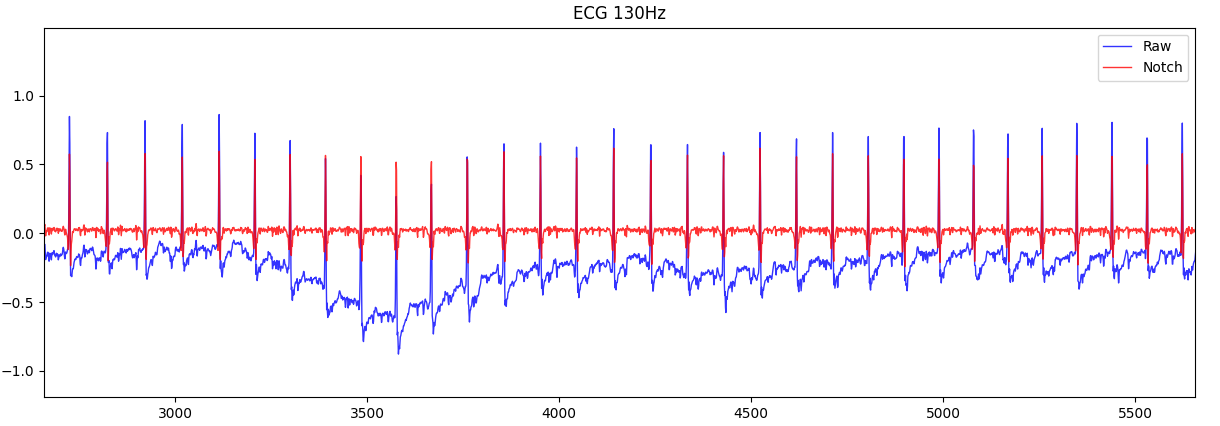

y=0.0 을 기준으로 재 배치
